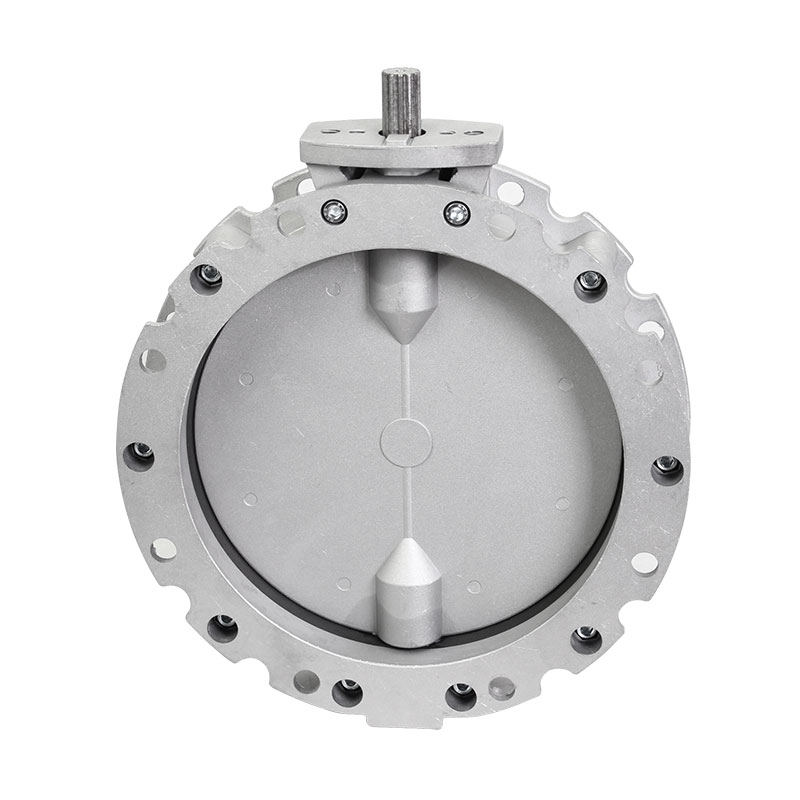

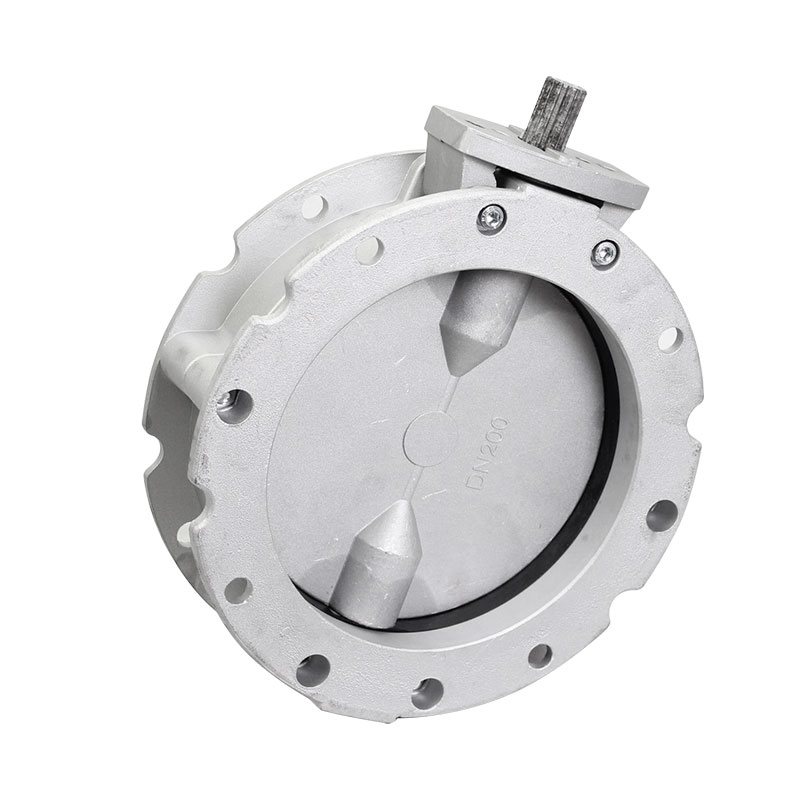

SD蝶閥由兩個高壓鋁合金壓鑄半閥體，鋁旋轉盤和一個預應力彈性密封件組成。
對于食品工業，可提供帶不銹鋼圓盤和FDA / EN批準的整體密封的版本。可在全不銹鋼外殼中使用。

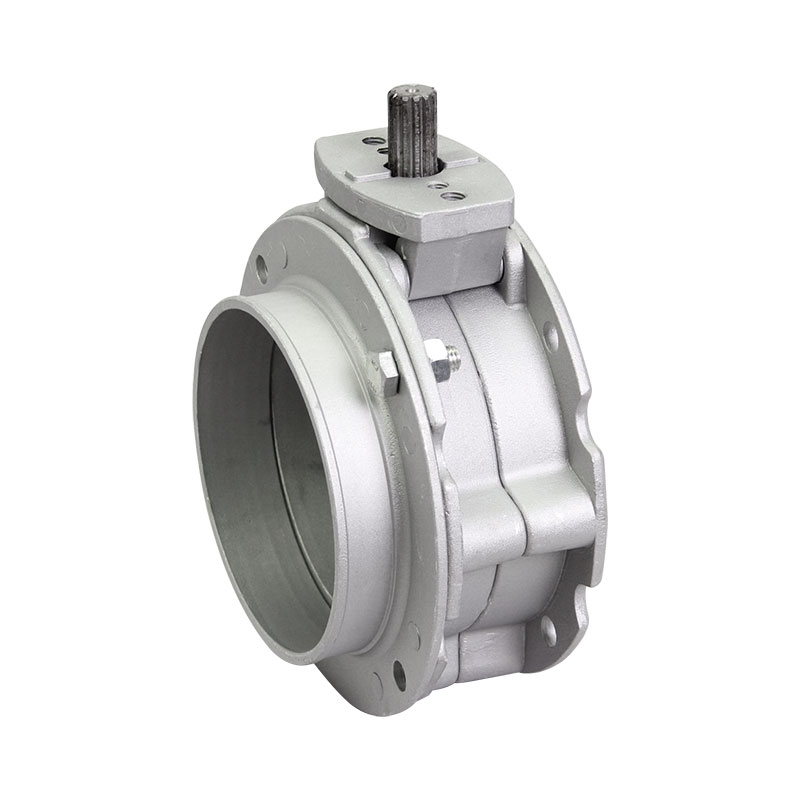

SD具有頂部法蘭和串珠狀底部-適用于連接柔性套管，而SID具有相同的頂部和底部法蘭。
閥門直徑從4“到16”不等
SD系列蝶閥
最多檢查五個結果以執行操作。
SD系列蝶閥可用于需要攔截重力輸送或氣動輸送的干粉或顆粒的所有類型的散裝固體加工廠。
SD系列蝶閥可安裝在料斗，料箱，料倉或其他類型的輸送機下方，或在氣動輸送中攔截物料。提供單法蘭或雙法蘭型號。
對于包含粉末或顆粒狀物料的料倉，料斗和料倉，SD系列蝶閥是全球使用最廣泛的設備之一。
AKMK將以前用于特定應用的定制項目變成了批量生產的工業產品，其功能使其用途極為廣泛。
性能和技術特點-優點：
?S1D帶有頂部法蘭和串珠狀底部，適合固定撓性套筒
?S2D具有相同的頂部和底部法蘭
?耐壓達0.2 bar（2.9 PSI）
?鋁合金制造的高壓壓鑄半車身
?鑄鐵圓盤，工程聚合物，不銹鋼
?用于標準或食品級應用的密封件
?零件數量少
?重量輕且易于處理
?可互換光盤
?高度耐磨
?易于安裝
?快速維護
型號：SD100，SD150，SD200，SD250，SD300，SD350，SD400

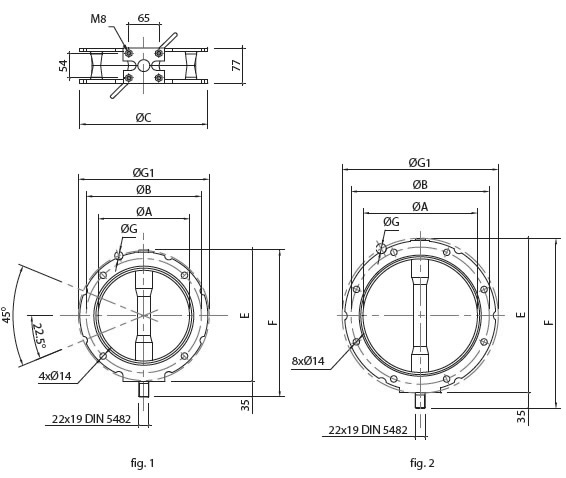

CODE | ?A | ?B | ?C | E | F | ?G | ?G1 | Kg. | Fig. |
SD-100 | 100 | 180 | 220 | 183 | 222 |
| 220 | 4,5 | 1 |
SD-150 | 150 | 200 | 228 | 233 | 272 | 18 | 228 | 5 | 1 |
SD-200 | 200 | 250 | 278 | 287 | 322 | 18 | 280 | 7 | 1 |
SD-250 | 250 | 300 | 328 | 337 | 372 | 18 | 335 | 8 | 2 |
SD-300 | 300 | 350 | 378 | 387 | 422 | 22 | 385 | 11 | 2 |
CODE | ?A | ?B | ?C | E | F | ?G | ?G1 | Kg. | Fig. |

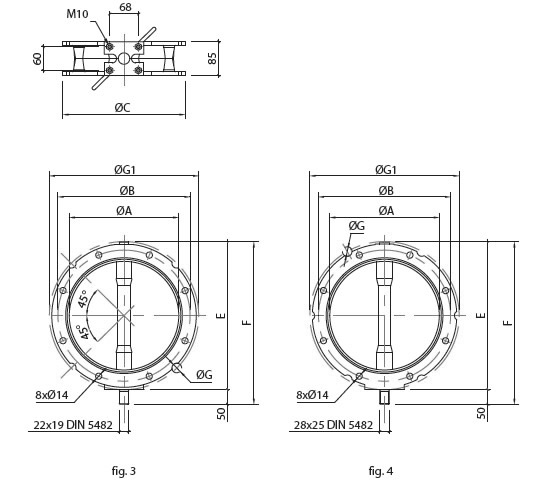

SD-350 | 350 | 400 | 420 | 439 | 489 | 22 | 445 | 20 | 3 |
SD-400 | 400 | 470 | 530 | 509 | 559 | 25 | 515 | 23 | 4 |

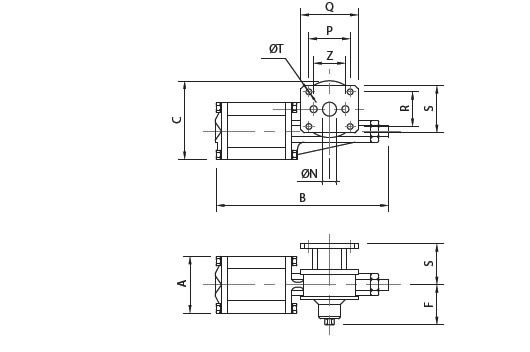

CODE | A | B | C | F | ?N (DIN 54B2) | P | Q | R | S | ?T | Z |
DA-80 | 92 | 285 | 130 | 66 | 19x22 | 65 | 90 | 54 | 76 | 8,5 | 50 |
DA-100 | 112 | 295 | 140 | 66 | 19x22 | 65 | 90 | 54 | 76 | 8,5 | 50 |
DA-125 | 137 | 430 | 196 | 89 | 25x28 | 68 | 106 | 60 | 84 | 10,5 | 80 |
