簡介
GTD蝶閥是攔截重力輸送或氣力輸送的干燥粉末或顆粒的理想解決方案，適用于各類散裝固體處理和加工廠。
技術參數
描述

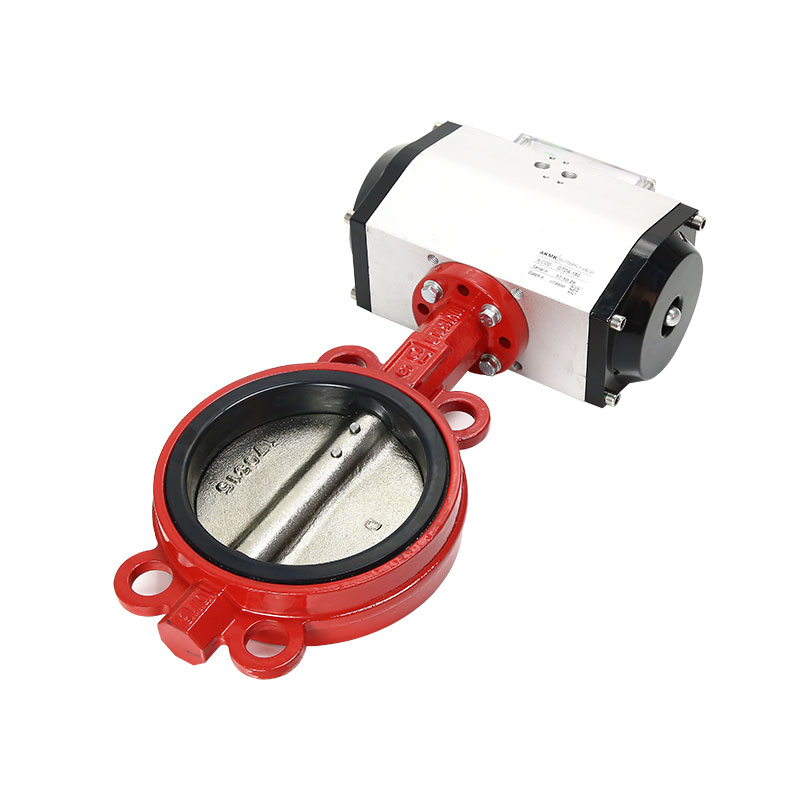

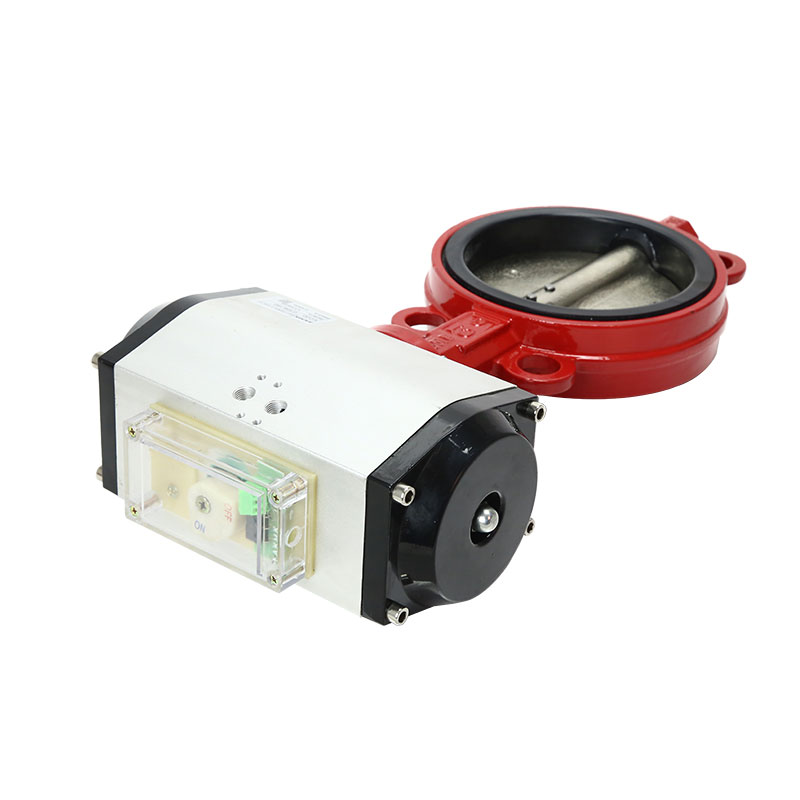

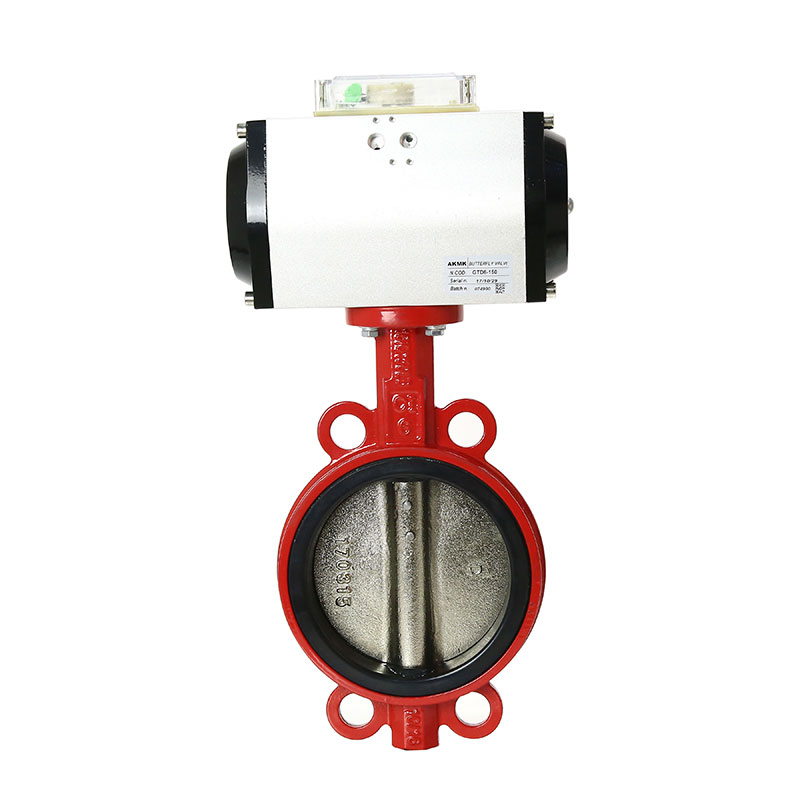

GTD蝶閥由一個鑄件閥體、帶軸的碳鋼或不銹鋼閥盤、橡膠密封組成。可以為閥門配置可調節手柄或氣動或電動執行器。這三個型執行器是可安裝互換的。驅動軸的互換性(標準:ISO 5211;可選件:DIN 5482)和通用性連接到不同尺寸的法蘭上，可實現各種配置。
功能
GTD蝶閥適用于幾乎所有類型的散裝固體處理工廠，這些工廠需要重力輸送或氣力輸送的干粉或顆粒截流。這種類型的閥門特別適用于稀相和濃相的氣動輸送操作，只要操作壓力不超過10 bar (145PSI)。從技術和經濟角度來說，由于其獨特的設計特點和材質，蝶閥都是解決問題理想的選擇。
產品特點
? = DIN 100 ~ DIN 400
標準尺寸:EN 558系列20;ISO 5752;API 609
連接法蘭: DIN 2501 PN 2.5 / 6 / 10 / 16; ANSI B 16.5, 150級
連接法蘭表面設計: DIN 2526, form A
執行器耦合法蘭:EN ISO 5211或DIN 5482
閥門標識: DIN EN 19
泄漏測試: EN 12 266-1, EN 12 266-2, A級
工作溫度: -20°C ~ 90°C (-4°F ~ 194°F)
壓差:最大10 bar (145 PSI)
操作壓力:最大10 bar (145 PSI)
優勢
組件少
可換閥板
可換密封
高耐磨
易安裝
維護方便
現貨交付
